相信大家都遇到过各种造型叠级的花池、柱子

特别是欧式的

是不是看上去很复杂

其实也就是装饰线脚而已

装饰线脚工艺在园林景观中比较常见

常见做法都有哪些？

一起来看看吧

01

装饰线脚工艺之石材定制、拼贴

定制石材：欧式风格用的多，层次感强，比较大气，接缝少，施工方便，但是造价高。（室外要满足最薄处不少于20厚）

拼贴：常见的做法，造型不复杂则能省则省，拼贴做法更便宜。高度大于4米需干挂。

02

在景观中的应用

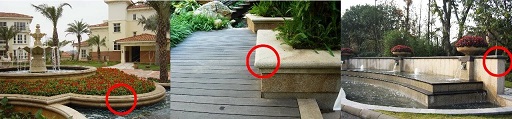

▲定制石材压顶

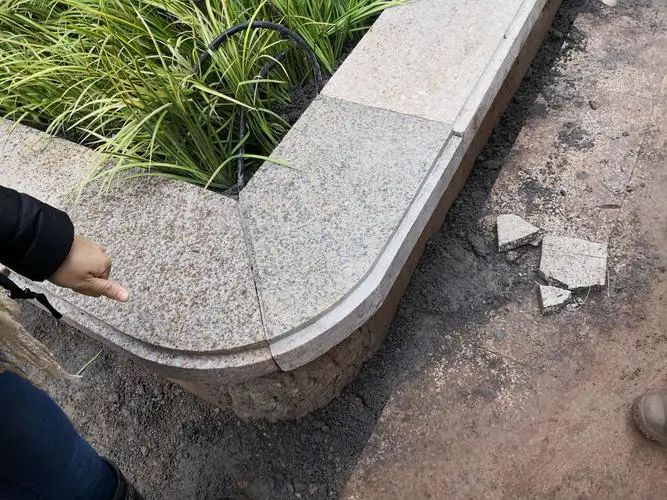

▲石材拼接

03

施工图做法

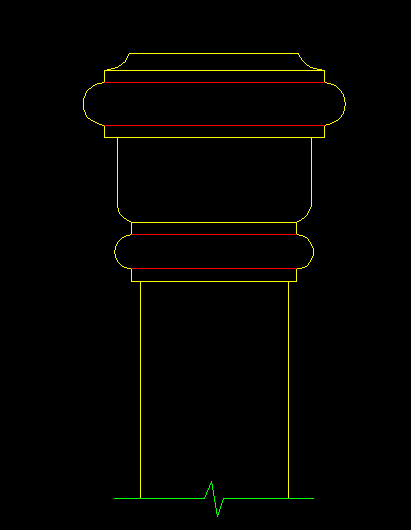

例1：

当你要画这种复杂造型的结构时候会不会手足无措，别着急，慢慢来！

第一步

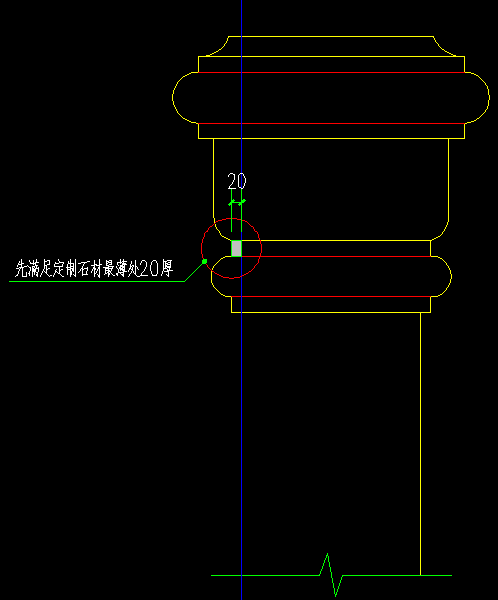

以定制石材最薄处拉构造线，偏移20，满足室外石材最薄规格。

第二步

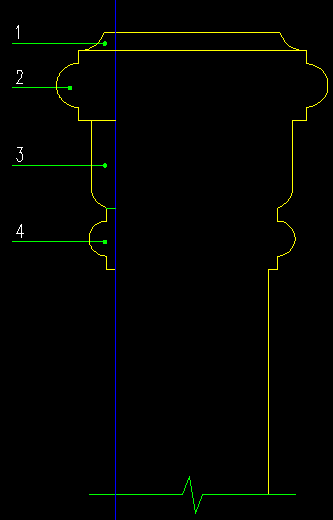

大致划分为了四块石材，但是不一定是对的。第一块石材就做不出来，尖角易爆。

第三步

调整无法做出的石材，满足其能施工的要求。石材压石材10公分就够了，为了更稳定压20。

第四步

画结构层，水泥砂浆超过50，结构需进一步调整。

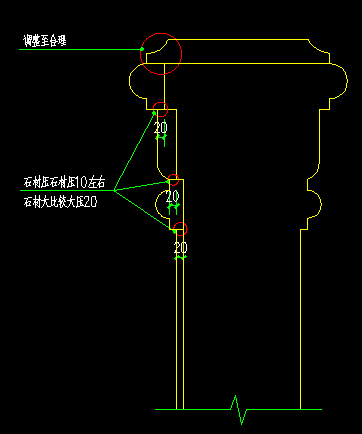

第五步

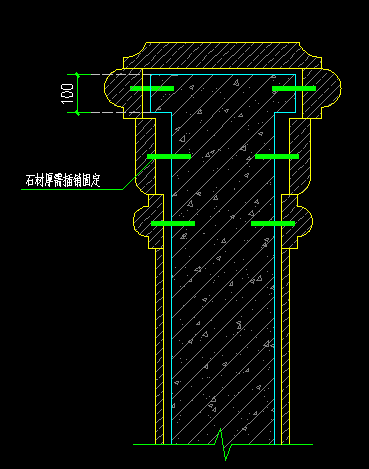

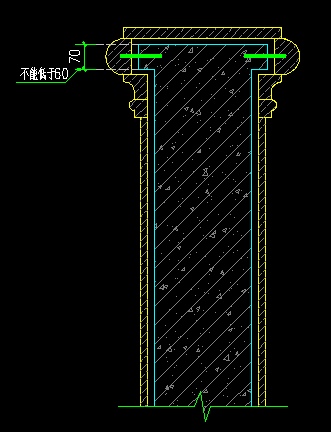

调整至合理就行啦！石材厚大于30需使用插销，保证其饰面不掉落。

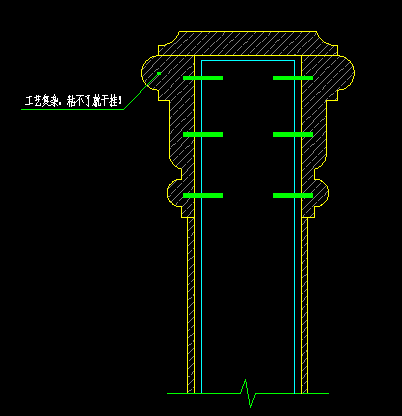

当然，如果金主爸爸有钱，完全可以全部整石定制，不过线脚工艺复杂，插销固定不了的话需要用干挂，成本高，所以不建议此做法。（毕竟我们画施工图的原则是在保证其结构稳定的情况下，能省则省！）

例2：

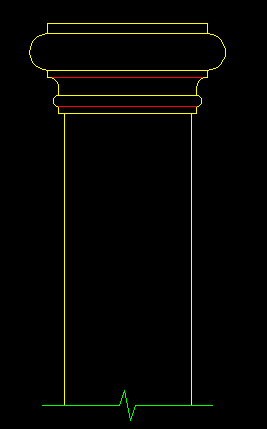

同样还有很多这种样式，可以多多动手练习一下。

例3：

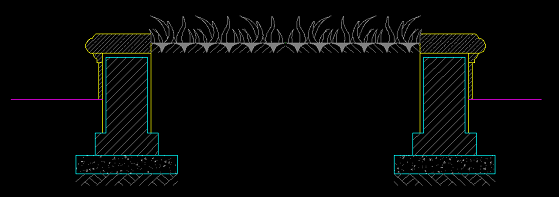

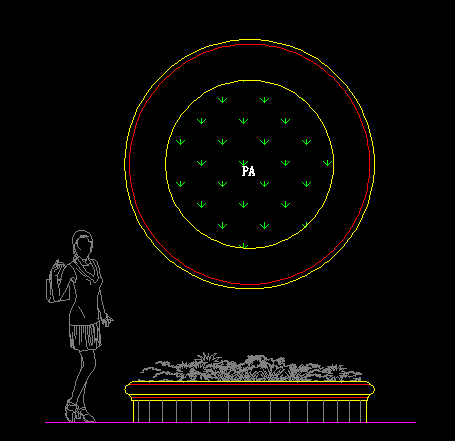

▲树池

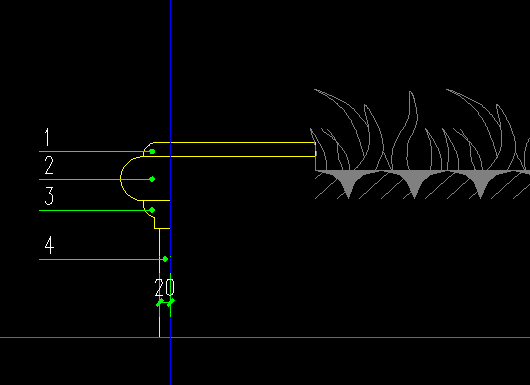

同样以满足石材最薄处进行划分，不同面层不一样，荔枝面25厚，根据实际情况。

▲划分

此做法压顶石材较薄，凸起石材位置尴尬，使用不了插销，没有足够的稳定性，时间长后容易掉落，所以此做法树池不坐人的话可以用。坐人的话还是换下一种吧。

将压顶换成这样一整块就完美解决了。（结构注意砖砌体的模数）

例四：

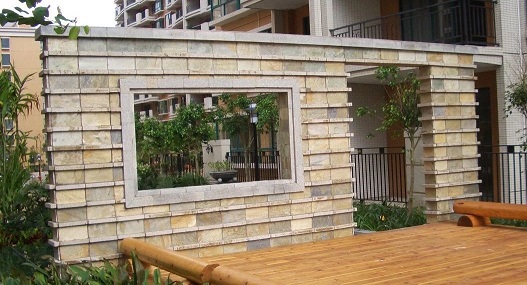

▲一面石材拼贴的景墙

先画出底平面图，景墙为单边脚结构，通过构造柱、压顶梁、地梁使其成框形保证其稳固性。

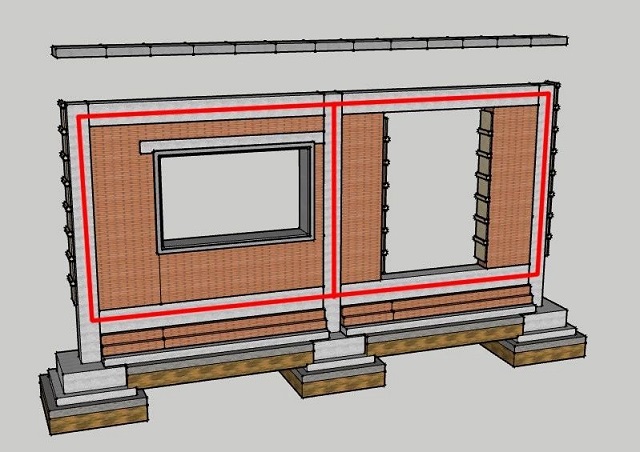

▲模型示意

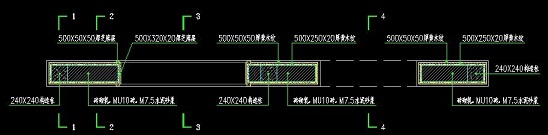

▲景墙底平面图

根据其石材规格调整窗框，使其对缝，保证美观性。

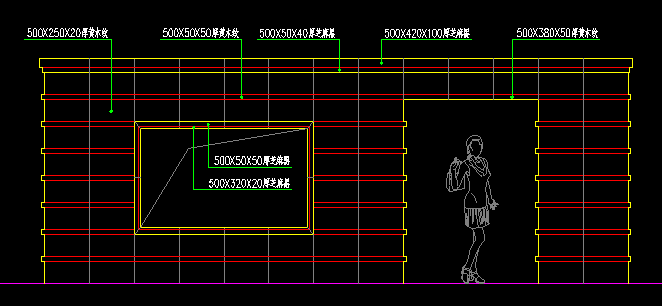

▲景墙正立面图

景墙的剖面也不复杂，没有复杂的装饰线脚。

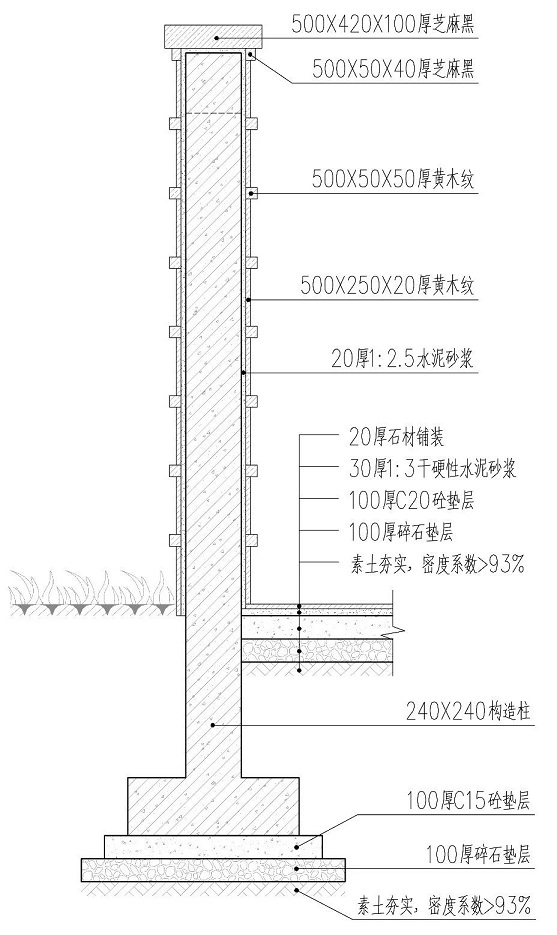

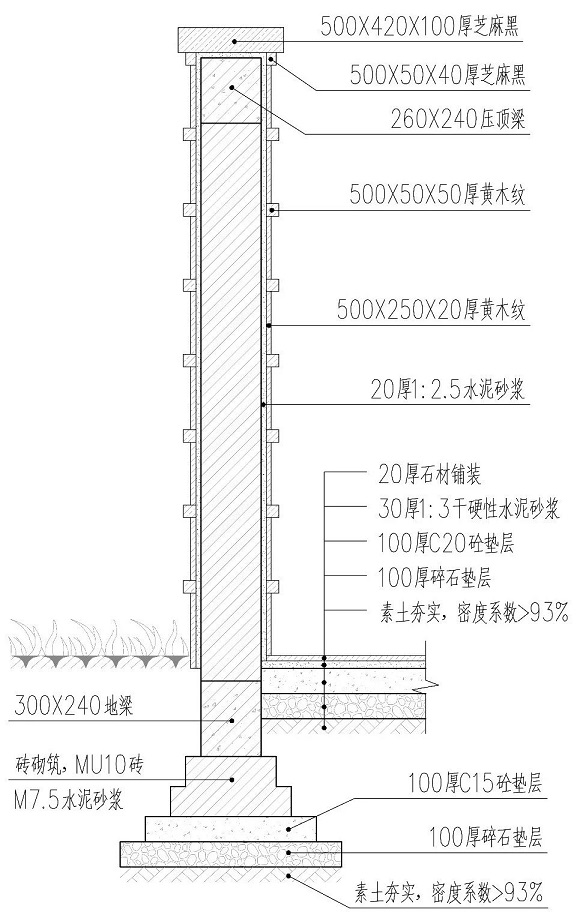

▲1-1剖面图

▲2-2剖面图

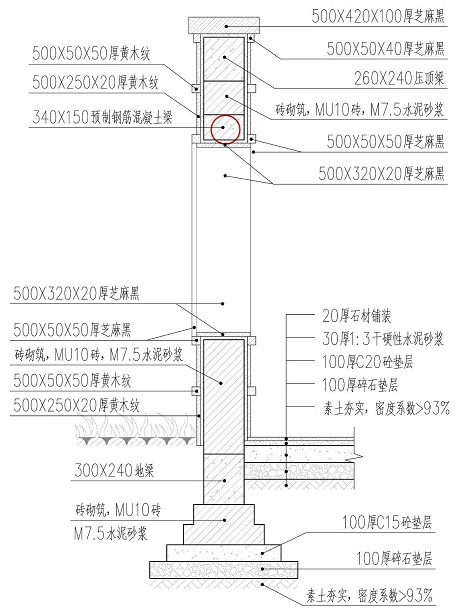

值得注意的预制钢混梁再次出现，之前小编在干挂工艺中提到过这个问题，窗框上砌砖需要梁承重。

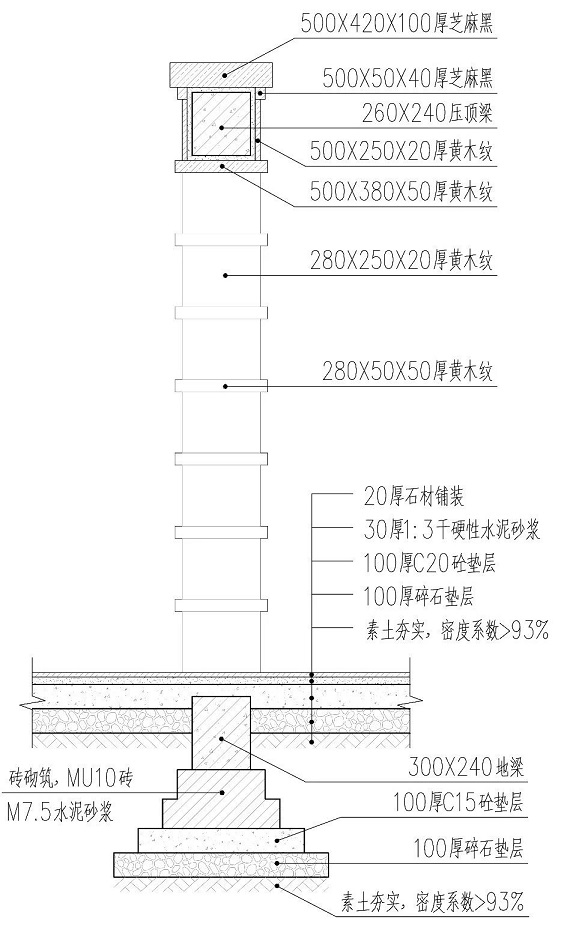

▲3-3剖面图

▲4-4剖面图
